您的位置:
首页
>
产品展示
直线导轨重型HG系列
发布时间:2009/5/22 14:52:31 阅览次数:26925
2-1 HG系列线性滑轨
HG系列线性滑轨,为四列式单圆弧牙型接触线性滑轨,同时整合最佳化结构设计之超重负荷精密线性滑轨,相较於其他之线性滑轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,烟台同升科技悠闲发展公司四列式超重负荷线性滑轨,即为基於此理念开发之产品。

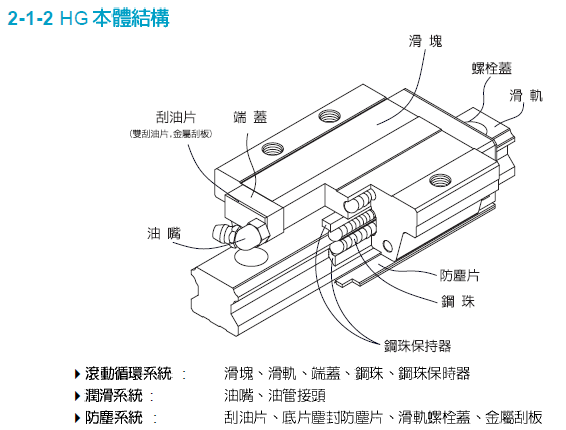

2-1-2 HG系列线性滑轨特点
(1)自动调心能力
来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,皆由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力之效果而得到高精度稳定的平滑运动。
(2)具有互换性
由於对生产制造精度严格管控,线性滑轨尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部分系列精度具可互换性,客户可依需要订购滑轨或滑块,亦可分开储存滑轨及滑块,以减少储存空间。
(3)所有方向皆具高刚性
运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠连到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预计以提高刚性。
2-1-3 产品规格说明

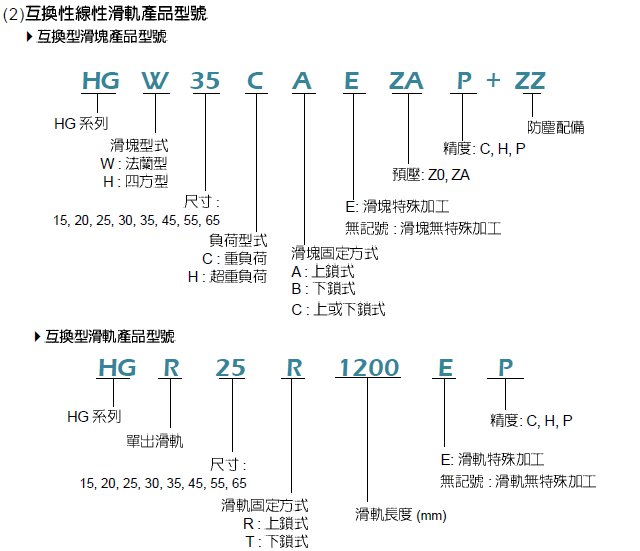

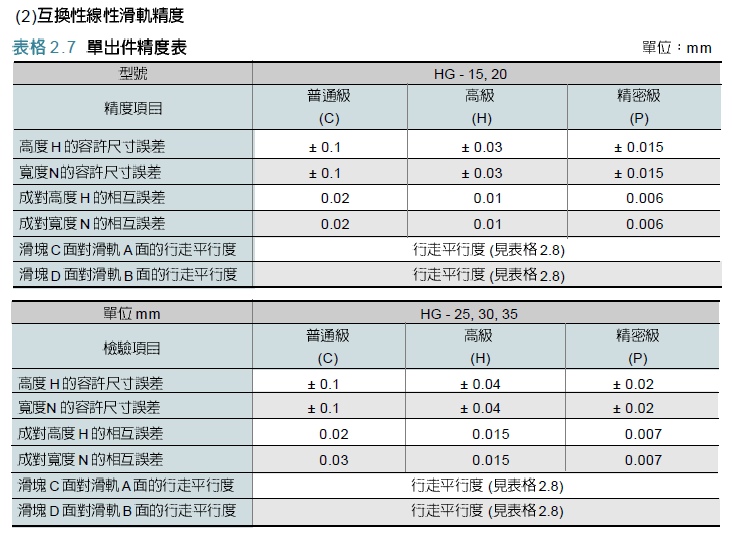

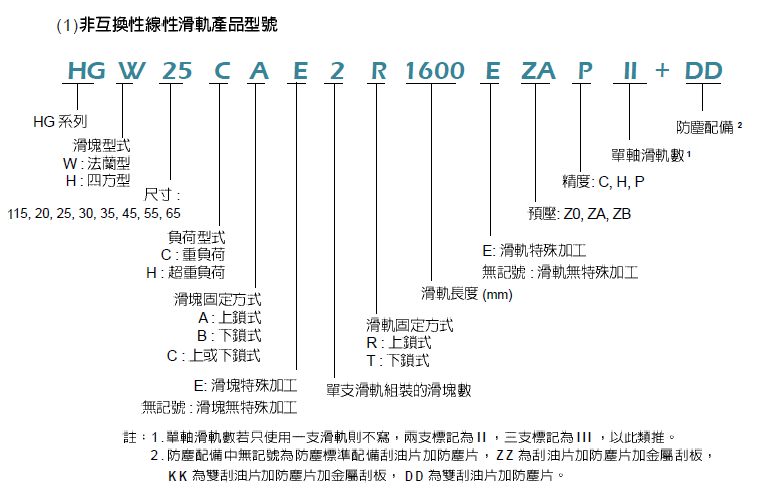

HG系列分为非互换性及互换性型两种线性滑轨,两者规格尺寸相同,主要差异点在於互换性型之滑块、滑轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由於烟台同升科技发展有限公司在制造上有良好的尺寸控制及价格的品质要求,互换性型之组合精度目前已达到一定的水准,对不需配对安装线性滑轨的客户而言,是一项很好的选择。线性滑轨的产品规格型号主要标明线性滑轨尺寸、型式、精度等级、预算等规格要求,以利订货时双方对产品的确认。
2-1-4 HG系列型式

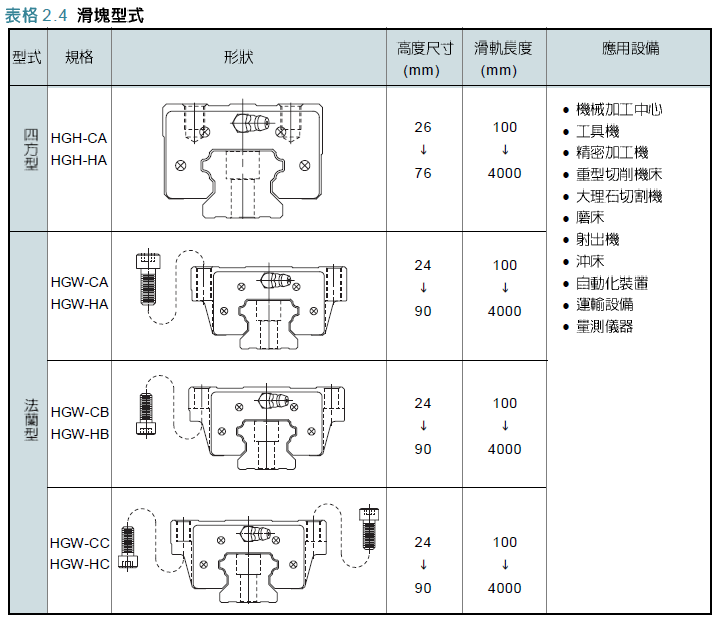

(1)滑块型式

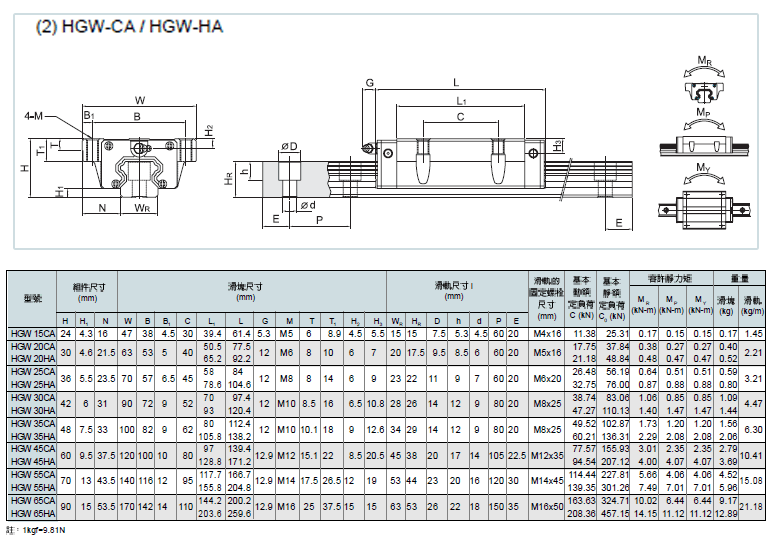

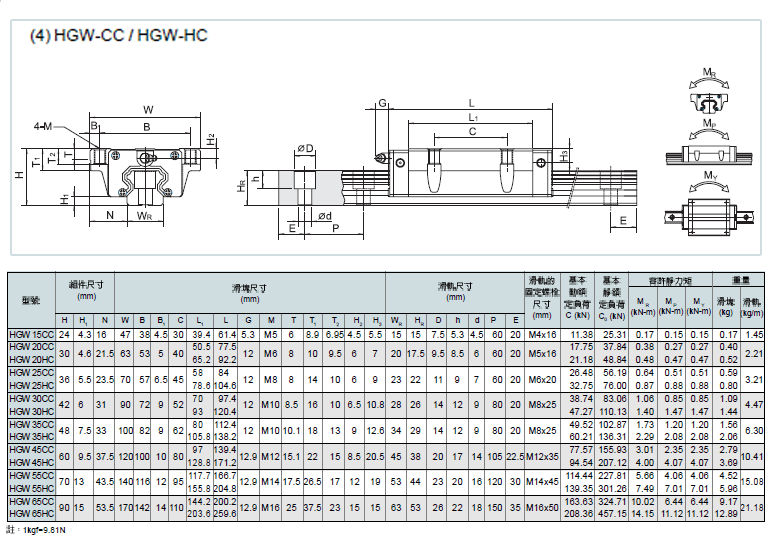

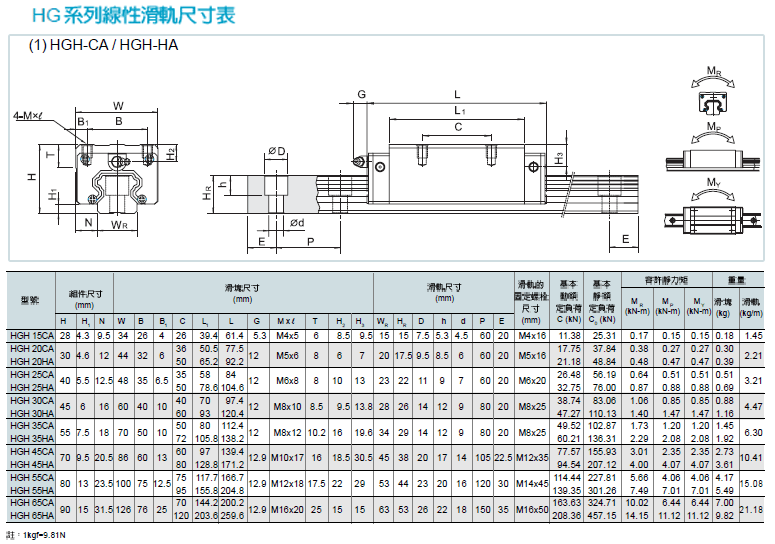

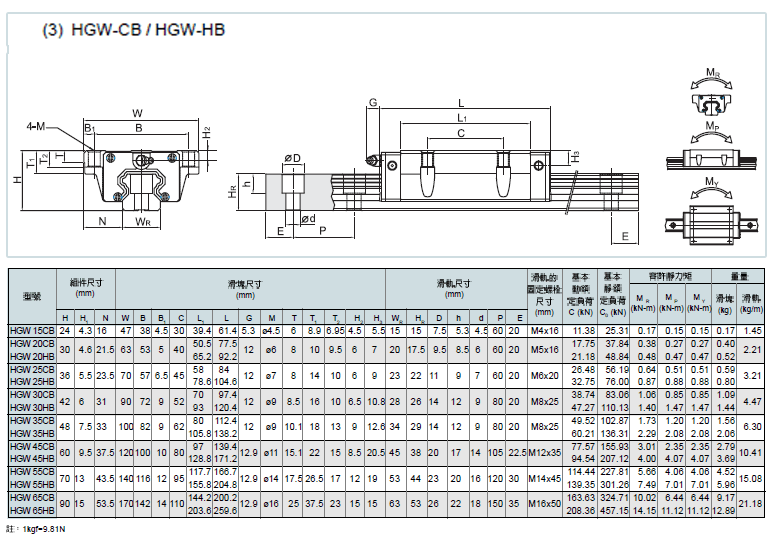

烟台同升科技发展有限公司提供法兰型及四方型两种线性滑轨,法兰型线性滑轨组合高度低,承靠面积大,这用於承受力距负载的场合。

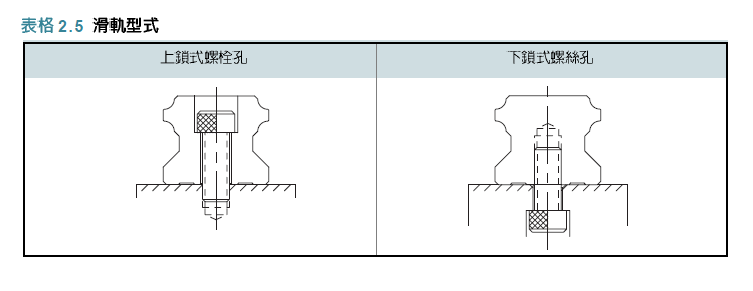

(2)滑轨型式

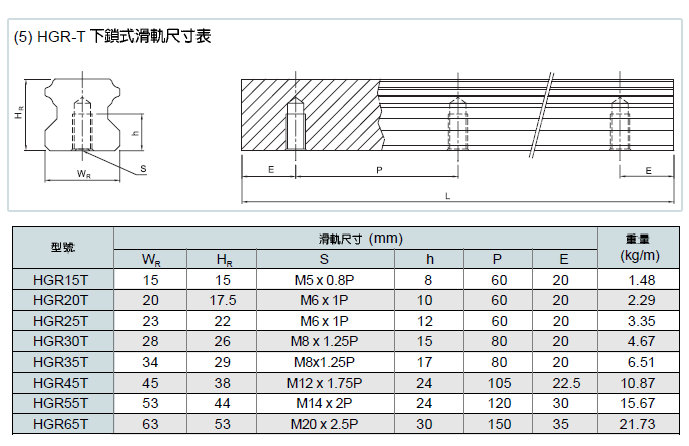

除了一般上锁式螺栓孔滑轨外,烟台同升科技发展有限公司亦提供下锁式螺丝孔滑轨,方便客户安装使用。

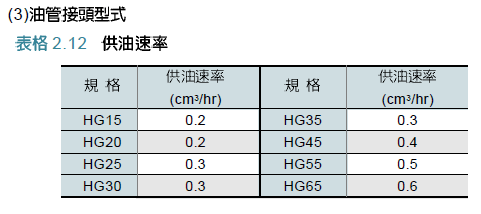

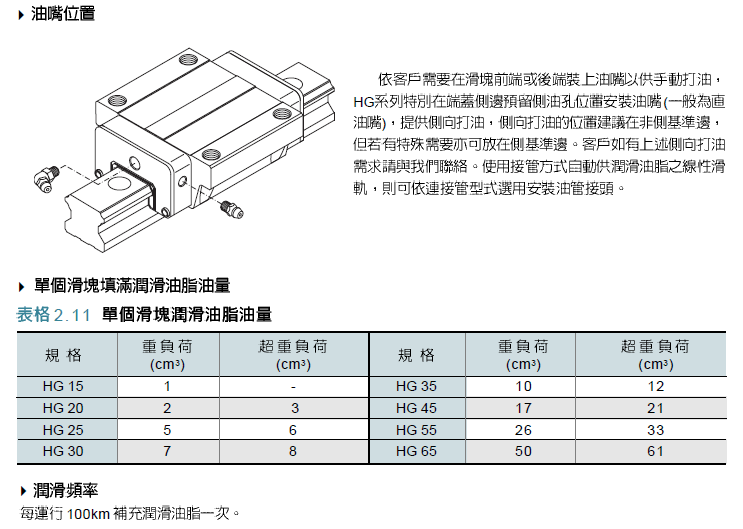

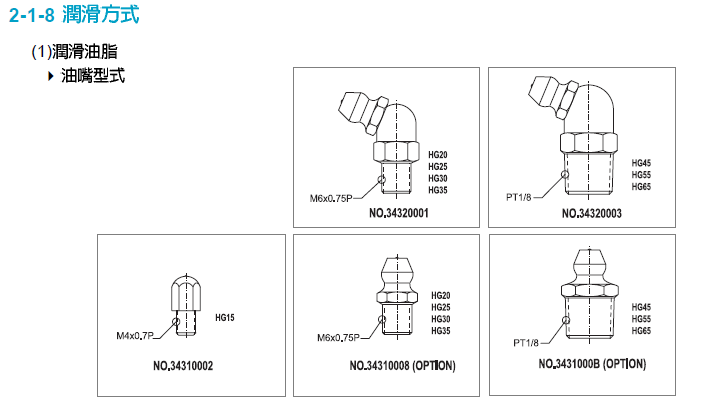

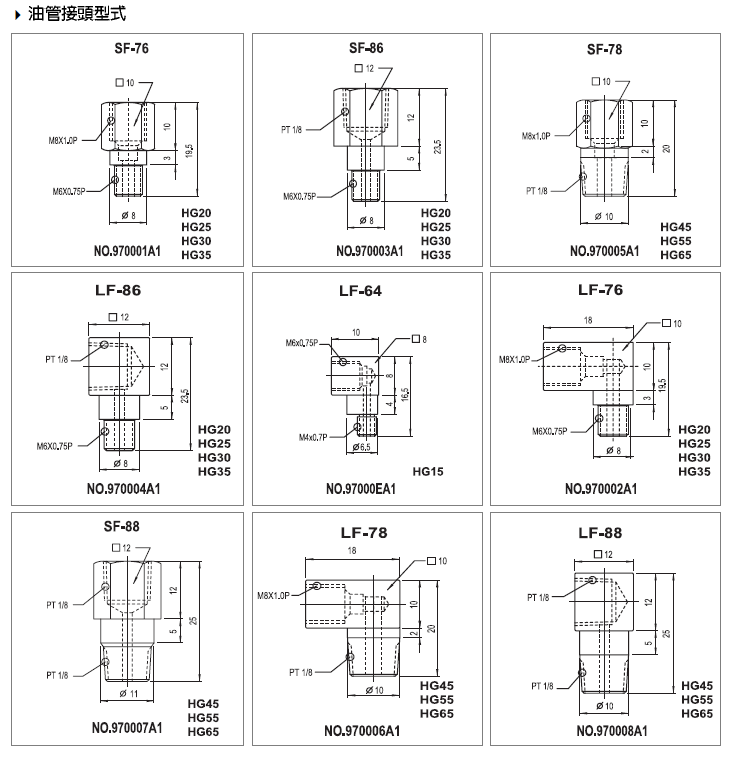

(2)润滑油
建议使用油粘滞力约为30~150cst之润滑油润滑线性滑轨,客户可先跟我们说明需要使用油润滑,出货之线性滑轨将不会对入润滑油脂。

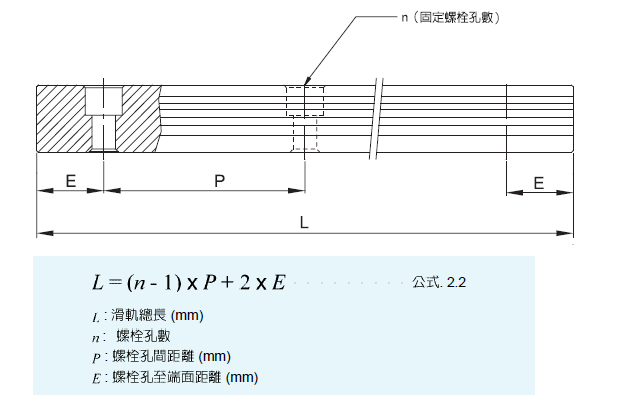

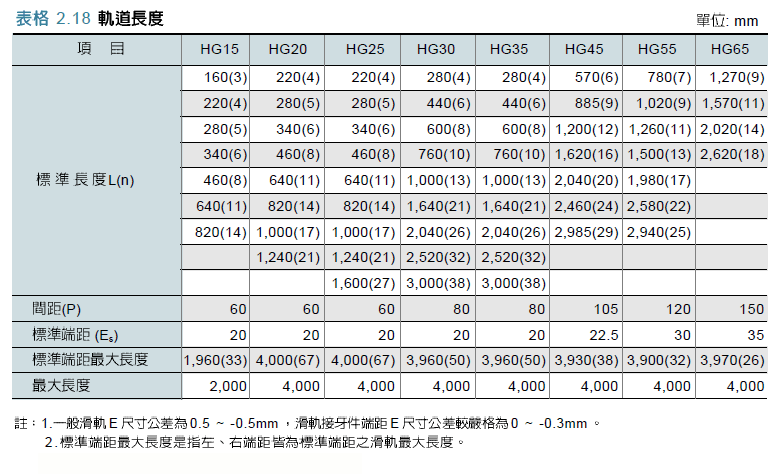

2-1-13 单支滑轨标准长度及最大长度
烟台同升科技发展有限公司备有滑轨标准长度库存供应客户需求。若客户订购非标准长度滑轨时,端面距离E的尺寸最好不要大於1/2P,防止因E的尺寸过大导致滑轨装配后端部的不稳定,而降低线性滑轨的精度,亦不可取用过小的E值(小於E)以避免螺栓孔破孔.
