Y－HG1型冶金设备标准液压缸

发布时间：2009/6/3 16:03:41 阅览次数:6759

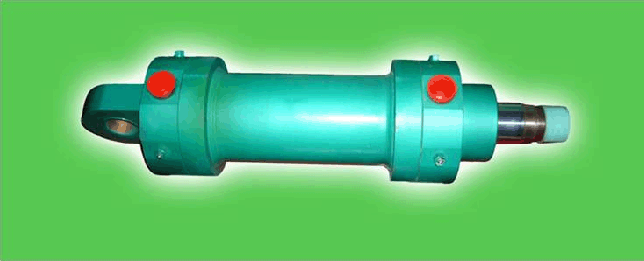

Y－HG1型冶金设备标准液压缸，为双作用单活塞杆液压缸，具有结构简单、工作可靠、装拆方便、易于维修、可带缓冲装置及连接方式多样等特点，广泛应用在钢铁、铸造、锻造等冶金行业。

注：以上参数如有特殊要求，请另行注明/If you have any especial requirement to the above data, please note it.

工作压力：16MPa / Working pressure: 16MPa

工作介质：矿物油 / Working medium: mineral hydraulic oil

工作温度：-10℃~+80℃ /Working temperature: -10℃~+80℃

运动速度：<0.5m/s, / Moving speed: <0.5m/s

Y－HG1－E D/d× S L 5 － H L1 Q T2

① ② ③④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 11

①冶金标准液压缸

②双作用活塞杆第一种类型——HG1

③压力等级 E—16MPa

④缸径/杆径（mm）/bore/rod (mm)

⑤行程(mm)/Stroke (mm)

⑥进、出油口连接: L－螺纹连接(用于D≤220);F－法兰连接(用于D≥250)

Connecting mode of inlet & outlet ports:

L－Connecting by thread (using at D≤220) ;

F－Connecting by flange (using at D≥250)

⑦安装方式：见表1/Mounting styles: See table 1

⑧附加位置：H－带缓冲; B－带平衡阀

Adjunctive position: H－with cushion;

B－with balance valve

⑨杆端结构: L1－外螺纹; L2—内螺纹

Rod end structure: L1－male thread; L2—female thread

⑩工作介质: O－液压油; W－高水基(乳化液等介质)

Working medium: O－hydraulic oil;

W－Abundant water (Mixed water )

⑾工作温度:－-10℃~+80℃

Working temperature: T1－-10℃~+80℃

代号Code	安装方式 Mounting mode	代号 Code	安装方式 Mounting mode
J	基本型/Standard	E	后端单耳环 end single eye ring	E1:带关节轴承 with articulating bearing E2:带轴套/with bushing
F1	前端矩形法兰/Head side rectangle flange
F2	后端矩形法兰/ End side rectangle flange	Z1	前端耳轴/Head side trunnion
F3	前端圆法兰/ Head side circinal flange	Z2	中间耳轴/Middle side trunnion
F4	后端圆法兰/ End side circinal flange	Z3	后端耳轴/End side trunnion
F5	前端方形法兰/ Head side square flange	J1	轴向脚架/Vertical to axis foot type
F6	后端方形法兰/End side square flange	J2	切向脚架①/parallel to axis foot type
注①:安装方式是切向脚架(J2)是非标产品/Notes①:
