TLE型钢铝拖链是引进德国技术制造，是一种重型拖链，承载量高，架空长度大，适用于大中型机械，在使用过程中，大改善了拖链的扭曲和变型。TLE型拖链经过特殊防腐及热处理，使外形更加美观。

■ 弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。

■ 拖链的长＝1/2行程＋4个弯曲半径，这只适用于当固定联结是在行程的中点时。

■ 拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。

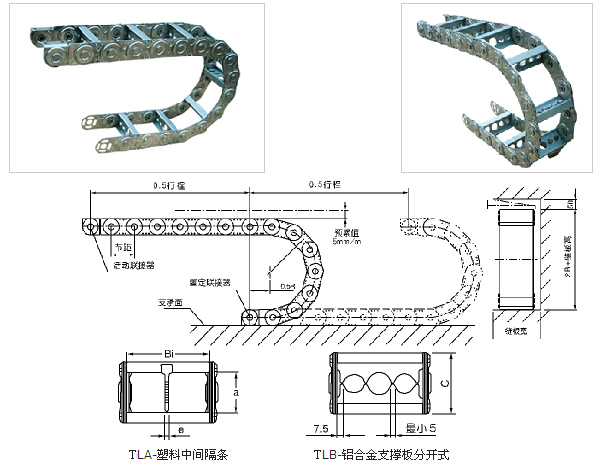

TLE型钢制拖链主要参数及支撑尺寸

注：当每分钟超过2个行程娄或V=1m/秒时，请选择淬火钢制拖链及选择较大的半径。

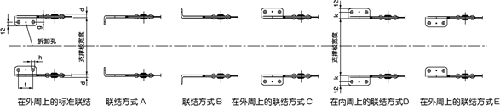

TLE型钢铝拖链联结方式

TLE型钢铝拖链订货举例
